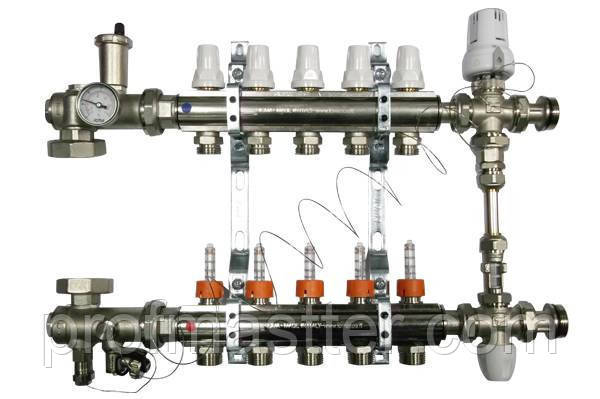

Колекторна група 1" х 10 виходів ICMA (Ікма)

Колекторна група для системи "тепла підлога", високотемпературний режим на вході. Складається з колектора з витратомірами на 10 виходів, групи регулювання температури (клапан максимального тиску, витратомір, термоголовка 20-70 градусів із заглибним датчиком і штуцером для датчика 1/2") і змішувальної групи.

Головний приєднання 1".

ФУНКЦИЯ

Колекторна група призначена для розподілу теплової енергії в системі тепла підлога. Ця установка застосовується в системах опалення підлоги, під'єднаних до високотемпературного котла. Колекторна група дає змогу розподіляти первинний теплоносій за високої температури у вторинному корпусі із заданою температурою. Теплоносій надходить із первинного контуру, де температура вища, щоб забезпечити правильну роботу системи теплої підлоги.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Матеріал виготовлення: Латунь CW617N-UNI EN 12165

Прокладки: EPDM

Ручки: Ударостійкий полістирол

Застосування: Система теплої підлоги

Максимальний робочий тиск: 10 барів

Максимальна температура в первинному контурі: 95ОС

Допустима температура у вторинному контурі: 25-45ОС

Після розпакування обладнання обов'язково перевірити на наявність усіх комплектуючих згідно з доданими специфікації:

К1 — Змішувальний вузол.

К2 — Змішальний зворотний колектор.

К3 — Змішальний подільний колектор.

К4 — Колектор системи "тепла підлога" (кількість виходів — від 2 до 12 контурів).

К5 — Термостатична головка з виносним датчиком температури.

Після перевірки

Після перевірки комплектуючих, збірку колекторної групи "тепла підлога":

1. Відкрутити накидні гайки.

2. Від'єднати нарізні переходи.

3. На накидні гайки встановити змішувальний насос (за наявності в комплекті).

4. З одного боку приєднати підіймальний і зворотний змішувальні колектори з вузлом змішувального насоса.

5. З іншого боку колекторів з'єднати раніше від'єднані нарізні переходи.

6. З'єднати змішувальні клапани.

УВАГА!

Перед встановленням зонного 3-ходового вентиля перевірити напрямок руху потоку теплоносія.

До розподільної системи "тепла підлога" трубопроводи теплопостачання можна під'єднувати як із правої, так і з лівого боку.

Після складання розподільну систему " тепла підлога" встановити в шафу та закріпити до хомутів. Вивести гідравлічне та пневматичне випробування зібраної розподільної системи з тиском 8 барів упродовж 24 годин. Після укладання трубопроводів "теплої підлоги" здійснюється встановлення термостатичної головки з виносним датчиком температури.

Арт. 995. Термостатична головка з заглибним датчиком застосовується в системі тепла підлога для регулювання температури. Діапазон регулювання становить Т=20-70 °C. Застосовується зі штуцером арт. 189.

Ручна система блокування температури на вибраному значення.

Зона 3-ходова вентиль.

3-ходовий зонний вентиль поршневий із функцією роздільника потоку обмежує витрату мережевої води на прямій лінії.

Максимальний робочий тиск: 10 барів.

Макс. диференціальний тиск: 1 бар.

Максимальна робоча температура: 95ОС.

Арт. К013. Колектор із витратомірами.

Колектор із витратомірами призначений для розподілу теплової енергії в системі тепла підлога. Регулювання витрати витрати мережевої води за контурами — ручна або терморегулювальна. Витрати дають змогу перекривати подавання води та регулювати витрату мережевої води від 0 до 4 л/хв у кожному контурі. Колектори виготовляються від 2 до 12 виходів.

Арт. 168. Витратомір.

Вимірювач напору MEMORY PLUS встановлюється на розподільний колектор систем опалення підлоги та дає можливість у режимі реального часу відбивати конкретний рівень напору в кожному циклі. Завдяки високій точності цей прилад також дає можливість градуювання водного напору навіть за невеликих його значень — від 0-4 л/хв.

Арт. 709. Автоматичний поплавцевий повітровідвідник.

Автоматичний поплавцевий повітровідвідник із латунним корпусом призначений для автоматичного видалення повітря та інших газів із водяних систем опалення, холодного та гарячого водопостачання. Шарнірно-важільний механізм передавання зусилля від поплавця на клапан істотно збільшує зусилля, що замикає клапан, гарантуючи його герметичність.

Арт. 206. Термометр.

Застосовується в системі тепла підлога для вимірювання мережевої води.

Зливний кран.

Застосовується для заповнення контурів теплої підлоги, а також для зливання мережевої води в разі витоку або ремонту.
