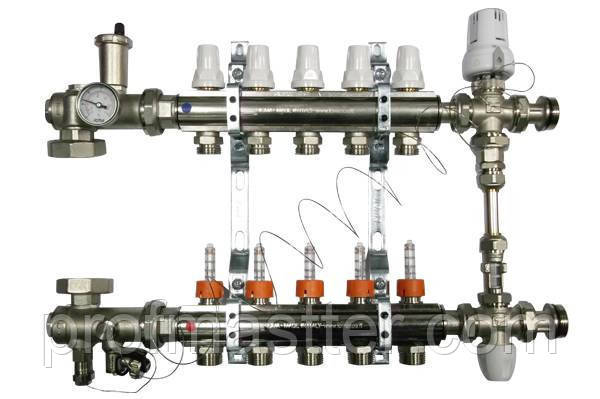

Колекторна група 1" х 12 виходів ICMA(Икма)

Колекторна група для системи "тепла підлога", високотемпературний режим на вході. Складається з колектора з витратомірами на 12 виходів, групи регулювання температури (клапан максимального тиску, витратомір, термоголовка 20-70 градусів з заглибним датчиком і штуцером для датчика 1/2") і змішувальної групи.

Головне приєднання 1".



ФУНКЦІЯ

Колекторна група призначена для розподілу теплової енергії в системі тепла підлога. Дана установка застосовується в системах опалення підлоги, підключених до високотемпературного котла. Колекторна група дозволяє розподіляти первинний теплоносій при високій температурі у вторинному корпусі з заданою температурою. Теплоносій надходить з первинного контуру, де температура висока, щоб забезпечити правильну роботу системи теплої підлоги.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Матеріал виготовлення: Латунь CW617N-UNI EN 12165

Прокладки: EPDM

Ручки: Ударостійкий полістирол

Застосування: Система теплої підлоги

Максимальний робочий тиск: 10 бар

Максимальна температура в первинному контурі: 95ОС

Допустима температура у вторинному контурі: 25-45ОС



Після розпаковування устаткування обов'язково провести перевірку на наявність всіх комплектуючих, згідно додаються специфікації:

К1 - Змішувальний вузол.

К2 - Змішувальний зворотний колектор.

К3 - Змішувальний подає колектор.

К4 - Колектор системи "тепла підлога" (кількість виходів - від 2 до 12 контурів).

К5 - Термостатична голівка з виносним датчиком температури.

Після перевірки

Після перевірки комплектуючих, провести збірку колекторної групи "тепла підлога":

1. Відкрутити накидні гайки.

2. Від'єднати різьбові переходи.

3. На накидні гайки встановити змішувальний насос (за наявності в комплекті).

4. З однією з сторін приєднати подаючий і зворотний змішувальні колектора з вузлом змішувального насоса.

5. З іншого боку колекторів з'єднати раніше відключених різьбові переходи.

6. З'єднати змішувальні клапани.

УВАГА!

Перед установкою зонного 3-х ходового вентиля перевірити напрямок руху потоку теплоносія.

До розподільної системи "тепла підлога" трубопроводи теплопостачання можна підключати як з правого, так і з лівого боків.

Після складання розподільну систему "тепла підлога" встановити в шафу і закріпити до хомутам. Провести гідравлічне та пневматичне випробування зібраної розподільної системи з тиском 8 бар протягом 24 годин. Після укладання трубопроводів "теплої підлоги" проводиться установка термостатичної головки з виносним датчиком температури.

Арт. 995. Термостатична голівка з заглибним датчиком застосовується в системі тепла підлога для регулювання температури. Діапазон регулювання складає Т=20-70С. Застосовується зі штуцером арт. 189.

Ручна система блокування температури на обраному значенні.

Зонний 3-ходовий вентиль.

3-ходовий зонний вентиль поршневий з функцією роздільника потоку обмежує витрату мережної води на прямій лінії.

Максимальний робочий тиск: 10 бар.

Макс. диференціальний тиск: 1 бар.

Максимальна робоча температура: 95ОС.

Арт. К013. Колектор з витратомірами.

Колектор з витратомірами призначений для розподілу теплової енергії в системі тепла підлога. Регулювання витрати мережної води по контурах - ручна або терморегулююча. Витратоміри дозволяють перекривати подачу води і регулювати витрату мережної води від 0 до 4 л/хв в кожному контурі. Колектора виготовляються від 2 до 12 виходів.

Арт. 168. Витратомір.

Вимірювач напору MEMORY PLUS встановлюється на розподільчий колектор систем опалення підлоги і дає можливість в режимі реального часу відображати конкретний рівень напору в кожному циклі. Завдяки високій точності цей прилад також дає можливість градуювання водного напору навіть при малих його значеннях - від 0-4 л/хв.

Арт. 709. Автоматичний поплавковий повітровідвідник.

Автоматичний поплавковий повітровідвідник з латунним корпусом призначений для автоматичного видалення повітря та інших газів з водяних систем опалення, холодного і гарячого водопостачання. Шарнірно-важільний механізм передачі зусилля від поплавця на клапан істотно збільшує зусилля, замикаючий клапан, гарантуючи його герметичність.

Арт. 206. Термометр.

Застосовується в системі тепла підлога для вимірювання мережної води.

Зливний кран.

Застосовується для заповнення контурів теплої підлоги, а також для зливу води у разі витоку або ремонту.
