Група безпеки котла Gross

Група безпеки котла Gross Україна

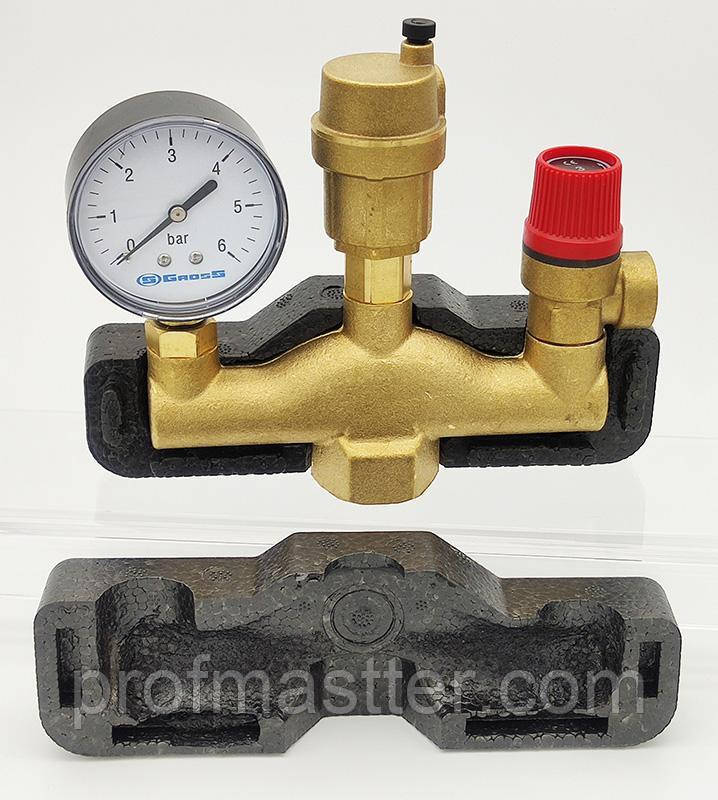

У комплекті: автоматичний повітровідвідник, запобіжний клапан 1/2" — 3 bar, манометр 1/2" 0-6 bar.

Нижнє під'єднання 1" внутрішня різь.

Номінальний тиск PN 10.

Максимальна робоча температура 110 градусов.

Група безпеки котла — набір запобіжних елементів, призначених для захисту систем опалення від перевищення максимально допустимого робочого тиску та відведення повітря з них.

Конструкція та використовувані матеріали.

До складу групи безпеки входить запобіжний клапан, автоматичний повітровідвідник і манометр, змонтовані на загальній основі — консолі. Консоль, корпусу запобіжного клапана та повітровідвідника, приєднувальний штуцер манометра виготовлені методом гарячого кування та токарного оброблення з латуні. Поворотна кришка запобіжного клапана зроблена з термостійкого нейлону.

Вказівки щодо монтажу.

Група безпеки встановлюється вертикально в будь-якій точці системи опалення вище котла, але бажано в місці з мінімально можливою температурою. На ділянці трубопроводу від котла до групи безпеки не допускається встановлення запірної арматури, фільтрів та інших елементів, який можуть зменшити його прохідне переріз.

Зливний шланг має відповідати діаметру вихідного отвору запобіжного клапана та продовжать у такий спосіб, щоб не створювати перешкод для скидання гарячої рідини або пари, а також, щоб не піддаються небезпеці люди.

Як ущільнювач для нарізних з'єднань треба застосувати стрічку ФУМ (PTFE — політетрафторетилен), поліамідну нитку з силіконом, льон разом зі спеціальними пастами, а також інші ущільнювальні матеріали, що забезпечують герметичність з'єднань за проєктної температури та тиску теплоносія та узгоджені в установленому порядку.

Після монтажу група безпеки має бути перевірена на герметичність.
